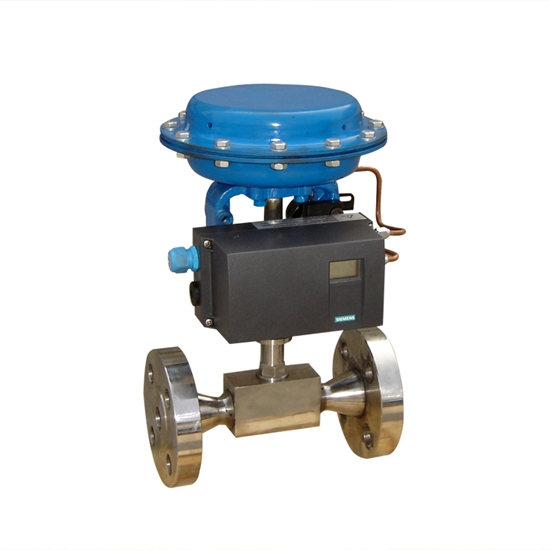

氣動高壓小流量調節閥

關注次數：

型號：

技術參數：

氣動高壓小流量調節閥法蘭距：符合IEC 534
閥蓋形式：閥體一體型
填　　料： V型聚四氟乙烯、柔性石墨填料等
密封墊：金屬夾石墨密封墊、聚四氟乙烯墊

氣動高壓小流量調節閥體積小、重量輕、性能高、用于微小流量的準確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa?？蛇x擇多彈簧氣動簿膜機構或電動執行機構等。

氣動高壓小流量調節閥技術參數及性能：

氣動流量調節閥閥體部分：

閥體型式：	直通鍛造閥體
公稱通徑：	DN5、8、10、15、20、25mm
公稱壓力：	PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa
	CLASS 150、300、 600、900、1500 Lb
	JIS 10K、20K、30K、40K
連接方式：	螺紋：（適用于 1”以下）
連接方式：	焊接：SW、BW
法蘭距：	符合IEC 534
閥蓋形式：	閥體一體型
填　　料：	V型聚四氟乙烯、柔性石墨填料等
密封墊：	金屬夾石墨密封墊、聚四氟乙烯墊
執行機構：	氣動：多彈簧執行機構
執行機構：	電動：3810L系列、PSL系列

閥內部件：

閥芯型式：	單座柱塞
流量特性：	等百分比、線性、快開
內件材質：	標準材質組合及使用溫度、壓力范圍請參閱附錄

注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
