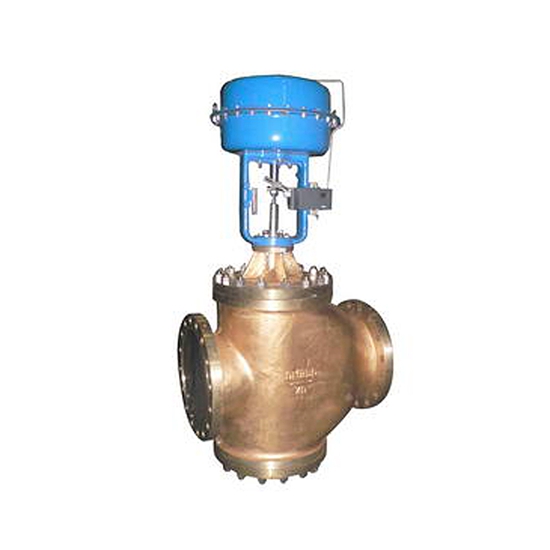

ZMAN氣動雙座調節閥

關注次數：

型號：

技術參數：

ZMAN系列氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、進面輕、動作靈敏、壓降描失小、允許壓差大、閥容量大、流量特性栝確、維護方便等優點，可用干苛刻的工作條件。

ZMAN氣動薄膜雙座調節閥的概述
ZMAN系列氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、進面輕、動作靈敏、壓降描失小、允許壓差大、閥容量大、流量特性栝確、維護方便等優點，可用干苛刻的工作條件。特別適用于閥前后壓差較大，泄漏要求不離的工作場合。本系列產品有標準型、調節切斷閥、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~300。適用流體溫度由-196℃~+560℃范圍內多種檔次。泄漏星標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

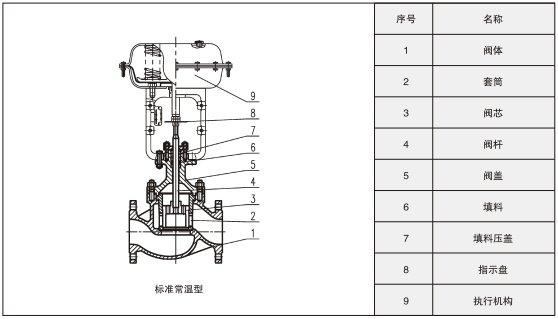

氣動薄膜雙座調節閥門主要零件常用材料

名稱	材質
閥體閥蓋	ZG230-450、ZG0Cr18Ni9
閥芯閥座	0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊
填料	PTFE、柔性石墨
波紋管	0Cr18Ni9
墊片	石墨纏繞墊片（V6590）、F4
膜蓋	A3、0Cr18Ni9
波紋膜片	夾增強尼龍織物丁腈橡膠
彈簧	60Si2Mn
閥桿推桿	0Cr18Ni9、2cr13

氣動薄膜雙座調節閥門主要技術參數

公稱通徑	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座通徑 mm	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定 kv	10	16	25	40	63	100	160	250	400	630	1000	1600	1960	2560
公稱壓力（MPa）	1.6、2.5、4.0、6.4
行程（mm）	16				25			40				60			100	130
薄膜有效面積Ae（cm2）	280				350			560				900			1400	活塞式
信號范圍KPa	20-100、40-200、80-240
氣汽源壓力MPa	0.1-0.4															0.4-0.7
固有流量特性	線性、等百分比、快開
固有可調比	50:1
泄漏等級	硬密封IV、V級；軟密封VI
法蘭尺寸	符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等標準
閥體材質	WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等
閥芯材質	304、316、420、鈦、鎳、哈氏合金、Monel等
工作溫度℃	-40~+230℃（常溫）、+230~+450℃（中溫）、 +450~+560℃（高溫）、-40~-196℃（低溫）

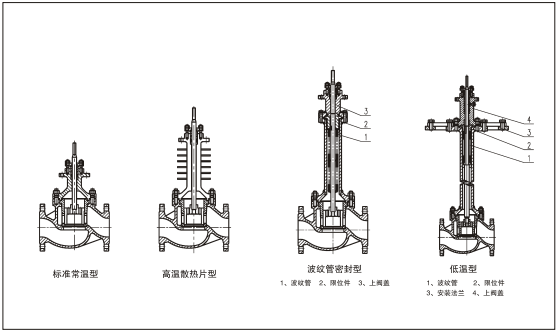

系列類型	常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型

氣動薄膜雙座調節閥主要性能指標

序號	項目			標準型調整閥		高溫、低溫型調節閥
	項目			不帶定位器	帶定位器	不帶定位器	帶定位器
1	基本誤差（%）			±5	±1	±15	±4
2	回差<（%）< td="">			3	1	10	3
3	四區<（%）< td="">			3	0.4	8	1
4	始終點偏差 <（%）< td="">	氣開	始點	±2.5	±1	±6	±2.5
		氣開	終點	±5		±15
		氣關	始點	±5		±15
		氣關	終點	±2.5		±6
5	額定行程偏差<（%）< td="">			±2.5	+2.5	+6	+2.5

注：本產品性能符合GB/T4213—2008

氣關式（正作用）金屬密封型允許壓差表單位： MPa

執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	閥座直徑dn(mm)
執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	否	0.92	0.72
	20-100	0.14	帶	5.50	4.33
	40-200	0.25	帶	6.40	6.14
	80-240	0.4	帶	6.40	6.40
ZHA-23	20-100	0.14	否			0.73	0.58	0.46
	20-100	0.14	帶			4.40	3.49	2.77
	40-200	0.25	帶			6.24	4.94	3.92
	80-240	0.4	帶			6.40	6.40	6.40
ZHA-34	20-100	0.14	否						0.55	0.44	0.35
	20-100	0.14	帶						3.27	2.64	2.10
	40-200	0.25	帶						4.63	3.75	2.98
	80-240	0.4	帶						6.40	6.40	6.40
ZHA-45	20-100	0.14	否									0.48	0.40	0.30
	20-100	0.14	帶									2.90	2.41	1.80
	40-200	0.25	帶									4.11	3.42	2.55
	80-240	0.4	帶									6.40	6.40	5.56

氣動薄膜雙座調節閥氣開式（反作用）金屬密封型允許壓差表單位： MPa

執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	閥座直徑dn(mm)
執行機構型號	彈簧范圍（KPa）	氣源壓力（KPa）	定位器（帶/否）	20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20-100	0.14	帶/否	0.92	0.72
	40-200	0.25	帶	5.51	4.33
	80-240	0.28	帶	6.40	6.40
ZHA-23	20-100	0.14	帶/否			0.73	0.58	0.46
	40-200	0.25	帶			4.41	3.49	2.77
	80-240	0.28	帶			6.40	6.40	6.40
ZHA-34	20-100	0.14	帶/否						0.55	0.44	0.35
	40-200	0.25	帶						3.27	2.65	2.11
	80-240	0.28	帶						6.40	6.40	5.63
ZHA-45	20-100	0.14	帶/否									0.48	0.40	0.30
	40-200	0.25	帶									2.90	2.41	1.81
	80-240	0.40	帶									6.40	6.40	4.82

允許壓差表的附注說明：
1.填料材質為PTFE
2.介質的流向與閥芯關閉的方向相反
3.金屬密封型泄漏等級為IV級
4.數值受公稱壓力、壓力、溫度限制
5.波紋管密封型P2≠0時須重新核對；

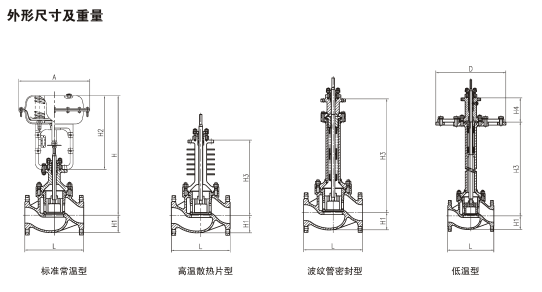

氣動薄膜雙座調節閥外形尺寸及重量單位：mm

公通通徑DN			25	32	40	50	65	80	100	125	150	200	250	300
L	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	670	770
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	740	805
	PN6.4MPa		200	220	240	265	295	320	370	440	475	570	750	820
A			280				360			470			580
H1		PN16、40	112	118	130	144	178	192	195	245	255	290	441	503
H2		執行機構	280		310		395			525			725
H3		高溫散熱片型	235	250	256	368	365	384	394	465	470	540	680	730
H3		波紋管密封型	364	425	430	445	660	680	690	748	740	780	900	940
H		標準常溫型	435	455	490	510	630	645	655	855	875	945	1400	1600
低溫型		H3	750										900
		H4	92	92	92	92	98	98	98	110	120	120	180	180
		D	355	355	355	390	430	465	520	585	660	770	850	850
重量kg		PN16/40	26	28	37	43	67	71	88	136	168	260	560	670
		N64/100	30	35	47	58	84	88	109	179	202	305	680	840
		低溫型PN16/40	51	55	65	74	95	110	149	218	295	325	640	760
		低溫型PN64/100	64	69	69	93	119	138	186	273	369	406	800	950

氣動薄膜雙座調節閥訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數
1、公稱通徑、額定流呈系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性》
3、閥作用形式（氣-關式或氣-開式）
4、流呈特性
5、閥前、閥后壓力
6、閥體、闊芯材料
7、輸入信號
8、是否帶附件，說明附件型號，以便我們的為您正確選型。

二、特殊要求
1、特殊檢驗
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口、配管；
5、真空條件下使用；
6、指定涂層顏色
7、特殊介質（氣氣、氯氣、氮氣）
8、使用不銹鋼連接件；

三、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購
四、當使用的場合非常重要或管路比較復雜時，請您盡繭提供設計圖紙和詳細參數，由我們的廠家為您審核把關。
